NELSON

САМОРЕГУЛИРУЮЩИЕСЯ ГРЕЮЩИЕ КАБЕЛИ

SLT-2 - саморегулирующийся нагревательный кабель. 230В

Характеристики
• Напряжение - 220В
• Мощность 17 Вт/м. на воздухе, 32 Вт/м в воде(льду) при 0°С
• Температурный класс - Т6
• Максимально поддерживаемая температура 65°С
• Максимальная температура воздействия на кабель 85°С
• Сечение токонесущих проводников - 1,3 мм2
• Минимальная температура установки - (-40)°С
• Минимальный радиус сгиба при -40° С - 35 мм
• Сечение кабеля 6 х 12 мм.

Описание кабеля
  • Саморегулирующийся греющий кабель NELSON LIMITRACE типа SLT-2 – это ленточный электрический нагреватель с параллельными проводниками. Проводящая полупроводниковая матрица напрессована вокруг медных шин 16-ого калибра с оловянным покрытием, состоящих из большого количества скрученных жил.
  • Проводящий материал сердцевины увеличивает или уменьшает выработку тепла в ответ на изменения температуры.
  • Два слоя изоляции обеспечивают диэлектрическую прочность, влагоустойчивость, защиту от ударных нагрузок и истирания, а так же защиту от химических воздействий.
  • Внутренняя термопластичная изоляция напрессована на проводящую матрицу. В свою очередь на эту изоляцию напрессована оболочка из термопластичного эластомера.
  • Кабель защищен металлической оплеткой из меди с оловянным покрытием, одновременно обеспечивающей заземление по всей длине кабеля.
  • UVстабилизированный внешний изолятор из не поддерживающего горение модифицированного полиолефина применяется для покрытия оплетки т.к. кабель используется в условиях воздействия влаги и прямых солнечных лучей
    Преимущества
    • Возможность установки внахлест без риска замыкания и возгорания кабеля;
    • Сберегает энергию; из-за свойств полупроводника SLT-2 сам регулирует свой тепловой выход при повышении или понижении внешней температуры; кабель автоматически увеличивает мощность, когда дренаж покрывается льдом или снегом, а при высыхании воды снижает мощность вдвое;
    • Конструкция кабеля позволяет нарезать кабель кусками необходимой длины;
    • Эффект саморегулирования не позволяет кабелю перегреваться, поэтому кабель не перегорит в случае скопления мусора в желобах или водостоках;
    • Безопасность для материалов дренажа и кровли; поскольку кабель сам регулирует мощность, поддерживая постоянную температуру 45 град. С., он не может перегреться, растопить или испортить особо чувствительные к температурным изменениям покрытия;
    • Легкость установки;
          Принцип работы
          • Параллельные шины обеспечивают напряжение по всей длине греющего кабеля.
          • Проводящая матрица представляет непрерывный греющий элемент, позволяя таким образом обрезать кабель в любом месте, исключая появление мертвых и холодных зон.
          • Греющий кабель приобретает свои свойства саморегуляции благодаря свойствам проводящей матрицы.
          • По мере возрастания температуры материала матрицы, количество локальных проводящих связей в матрице уменьшается, автоматически уменьшая тепловыделение.
          • При понижении температуры, количество локальных проводящих связей увеличивается, приводя к увеличению тепловыделения. Это происходит в каждой точке по длине кабеля.
          • Способность саморегулирования дает возможность перехлестывать кабель, при этом не образуется горячих точек и зон локального перегрева.
          Применение
          • Накапливающийся на крыше снег начинает таять под солнечными лучами или из-за утечек тепла из помещения. По мере оттаивания снега вода начинает стекать по карнизам и водосточным трубам и, замерзая вновь, формирует слои льда, которые блокируют сток талых вод и могут разрушать карнизы и водосточные трубы.
          • К тому же при дальнейшем скоплении вода может протекать на стены, под крыши и внутрь помещений, принося значительные убытки.
          • Нагревательный кабель типа SLT препятствует образованию льда, обеспечивая дренаж талой воде.
          • Кабель SLT-2 поставляется в единственном варианте исполнения –JT.
          • Медная луженая оловом оплетка, покрыта модифицированным полиолефиновым изолятором.
          • Применяется в условиях воздействия повышенной влажности и неорганических химических соединений (фосфаты, неконцентрированные кислоты, хлориды, карбонаты). Рекомендуется ее использование в условиях, проводящих к механическим повреждениям.
            Характеристики
            Напряжение В
            208
            240
            277
            Мощность (вода/воздух) Вт/м при 0 град. С.
            Максимальная длина куска кабеля / м
            Минимальная температура установки /С
            -37
            124
            32/16
            36/19
            40/21
            128
            -37
            127
            -37
            Стартовая нагрузка A/м
            при – 7 С
            при - 18 С
            при - 29 С
            0.26
            0.24
            0.21
            0.24
            0.26
            0.30
            0.33
            0.27
            0.30
            Выбор автоматического прерывателя цепи
            Автоматический выключатель
            -7 град. С
            -18 град. С
            -29 град. С
            15А
            20А
            30А
            124
            83
            62
            55
            50
            67
            100
            74
            111
            40А
            167
            134
            148
            Максимальная длина цепи кабеля при стартовой температуре
            Расчет необходимого количества кабеля для различных элементов дренажа

            Общая длина кабеля для систем антиобледенения определяется суммарным количеством составных элементов крыши, которые необходимо обогревать. Приведенная ниже таблица поможет определить необходимую длину кабеля для системы антиобледенения:
            Составной элемент
            Метр кабеля на метр составного элемента
            Комментарии
            Край крыши
            Водосток/желоб
            Водосточная труба диам. Менее 100 мм.
            1
            1
            См. таблицу 2
            Выберите из таблицы 2 длину водосточного карниза
            1 м/ 0,15 м ширины водостока
            Водосточная труба диам. Более 100 мм.
            Ендова
            Мансардное окно
            1
            2
            1 м кабеля на 1 метр периметра мансардного окна
            2
            Таблица 1

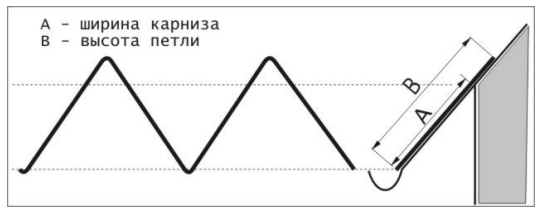

            Необходимая длина кабеля для выступающих частей крыши (метров кабеля / погонный метр крыши)
            Таблица выбора
            Ширина карниза
            Высота петли, м
            Мягкая кровля
            Металлич. крыша
            0,3
            0,6
            0,9
            1,05
            0,75
            0,45
            2,5
            3,4
            4,4
            1,2
            1,35
            5,4
            Таблица 2
            Количество кабеля, м
            3,6
            2,6
            1,8
            4,6
            Имеются все необходимые сертификаты - соответствия и пожарный.
